BB系列_公制球轴承_产品展示_山东航姆精密制造有限公司

操作		基础信息			基础尺寸																								安装尺寸																										轴肩尺寸		基本载荷												精度与游隙			重量与转速				品牌对照			装配参数
PDF下载	询价	型号	系列	公称型号	内径 d (mm)	外径 D (mm)	高度 H/B (mm)	H/B (mm)	B1 (mm)	dp (mm)	滚子节圆直径 Dpw (mm)	T (mm)	H2 (mm)	S (mm)	C (mm)	C1 (mm)	d1 (mm)	D1 (mm)	D2 (mm)	dn (mm)	dm (mm)	d2 (mm)	d3 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	倒角 rmin (mm)	R 圆角半径	内圈 do (mm)	内圈 ds (mm)	内圈 Ts (mm)	内圈安装孔尺寸密封反面	内圈安装孔尺寸 2	内圈安装尺寸	内圈安装孔中心径 PCD₁	内圈安装孔中心径 dn (mm)	内圈安装孔中心径 dL (mm)	内圈安装孔尺寸 1	内圈安装孔尺寸密封正面	内圈 N	内圈 n-ΦN	内圈 n-ΦQ3	外圈安装尺寸	外圈安装孔中心径 PCD₂	外圈安装孔中心径 dm (mm)	外圈安装孔尺寸 1	外圈安装孔尺寸 2 密封反面	外圈 W1	外圈 n-ΦW1	外圈 n-ΦQ1	外圈 W2	外圈 n-ΦW2	外圈 n-ΦQ2	外圈 dL (mm)	轴肩尺寸 ds (mm)	轴肩尺寸 Dh (mm)	径向静载荷 Cor (N)	径向动载荷 Cr (N)	轴向静载荷 Coa (N)	轴向动载荷 Ca (N)	动载荷径向 (kg)	动载荷轴向 (kg)	极限负载径向静载荷 (N)	极限负载径向动载荷 (N)	推力 (N)	力矩静载荷 (N·m)	力矩动载荷 (N·m)	力矩 (N·m)	标准径向游隙	内圈跳动	外圈跳动	重量 (g)	重量 (KG)	极限转速脂润滑 (r/min)	轴承摩擦力矩 (Nm)	NTN	INA	KAYDON	内圈数量	外圈数量	联接螺钉数量	吊装孔 G	吊装孔数量	节距 t 数量×t	螺钉拧紧力矩 MA (Nm)	配套减速器类型
PDF下载	询价	BB3010	—	—	30	55	10	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	497	675	—	—	—	—	—	78	0.025-0.038	0.01	0.01	—	0.1	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB3510	—	—	35	60	10	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	513	709	—	—	—	—	—	90	0.03-0.043	0.01	0.01	—	0.11	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB4010	—	—	40	65	10	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	553	776	—	—	—	—	—	107	0.03-0.043	0.013	0.013	—	0.12	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB4510	—	—	45	70	10	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	591	839	—	—	—	—	—	125	0.03-0.043	0.013	0.013	—	0.13	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB5013	—	—	50	80	13	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	948	1321	—	—	—	—	—	227	0.03-0.056	0.013	0.013	—	0.24	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB6013	—	—	60	90	13	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1010	1436	—	—	—	—	—	279	0.03-0.056	0.013	0.013	—	0.3	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB7013	—	—	70	100	13	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1108	1601	—	—	—	—	—	346	0.03-0.056	0.015	0.015	—	0.31	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB8016	—	—	80	120	16	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1679	2417	—	—	—	—	—	618	0.03-0.056	0.015	0.015	—	0.62	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB9016	—	—	90	130	16	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1.5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1773	2584	—	—	—	—	—	718	0.041-0.066	0.015	0.015	—	0.73	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB10020	—	—	100	150	20	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1.5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2395	3480	—	—	—	—	—	1102	0.041-0.066	0.015	0.015	—	1.21	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB11015	—	—	110	145	15	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1390	2097	—	—	—	—	—	652	0.041-0.066	0.015	0.02	—	0.66	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB11020	—	—	110	160	20	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1.5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2524	3720	—	—	—	—	—	1300	0.041-0.066	0.015	0.02	—	1.36	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB12025	—	—	120	180	25	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	3981	5745	—	—	—	—	—	2197	0.05-0.08	0.02	0.02	—	2.13	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB13025	—	—	130	190	25	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	4098	5968	—	—	—	—	—	2412	0.05-0.08	0.025	0.025	—	2.27	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB14025	—	—	140	200	25	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	4359	6402	—	—	—	—	—	2726	0.05-0.08	0.025	0.025	—	2.5	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB15013	—	—	150	180	13	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1590	2455	—	—	—	—	—	965	0.05-0.08	0.025	0.025	—	0.61	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB15025	—	—	150	210	25	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	4468	6614	—	—	—	—	—	2959	0.05-0.08	0.025	0.025	—	2.72	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB15030	—	—	150	230	30	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	6403	9325	—	—	—	—	—	4475	0.05-0.08	0.025	0.025	—	4.54	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB20025	—	—	200	260	25	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2.5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	5121	7820	—	—	—	—	—	4333	0.06-0.09	0.03	0.03	—	3.4	—	—	—	—	—	—	—	—	—	—	—	—	—
PDF下载	询价	BB20030	—	—	200	280	30	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2.5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	7288	10980	—	—	—	—	—	6435	0.06-0.09	0.03	0.03	—	5.72	—	—	—	—	—	—	—	—	—	—	—	—	—

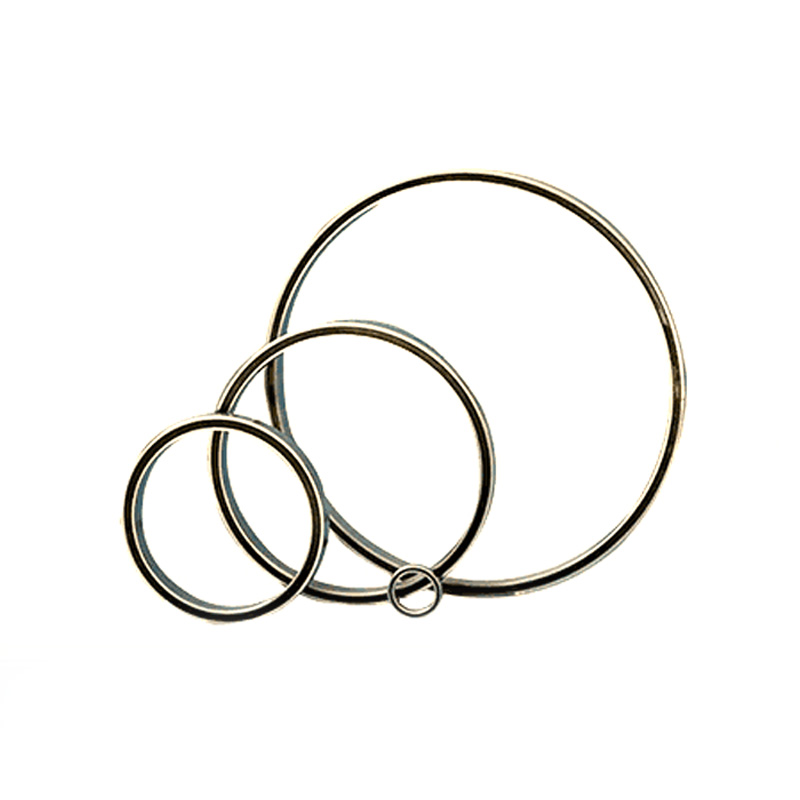

BB系列
