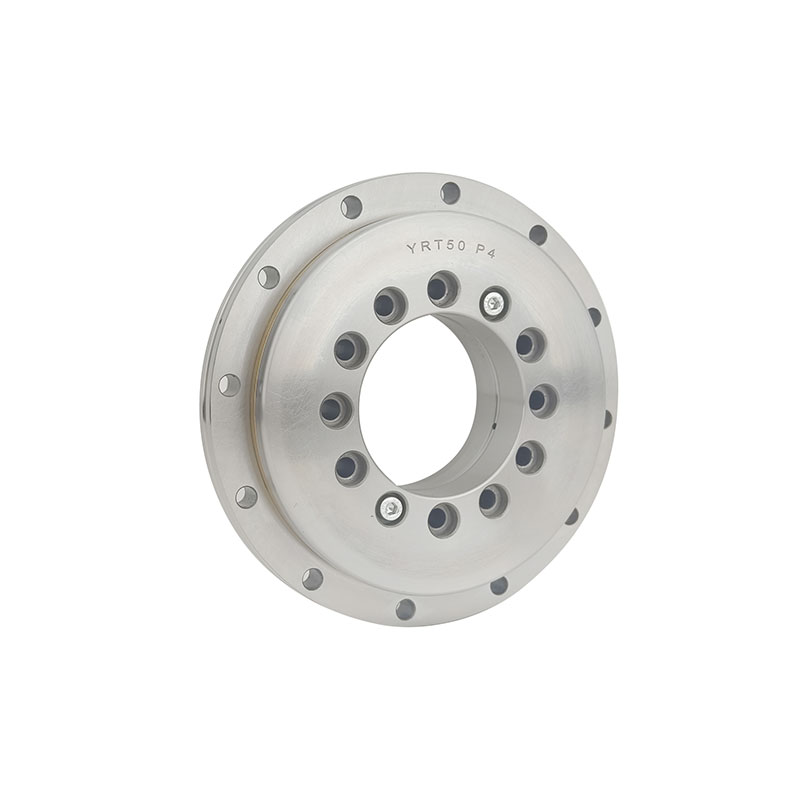

YRT标准系列

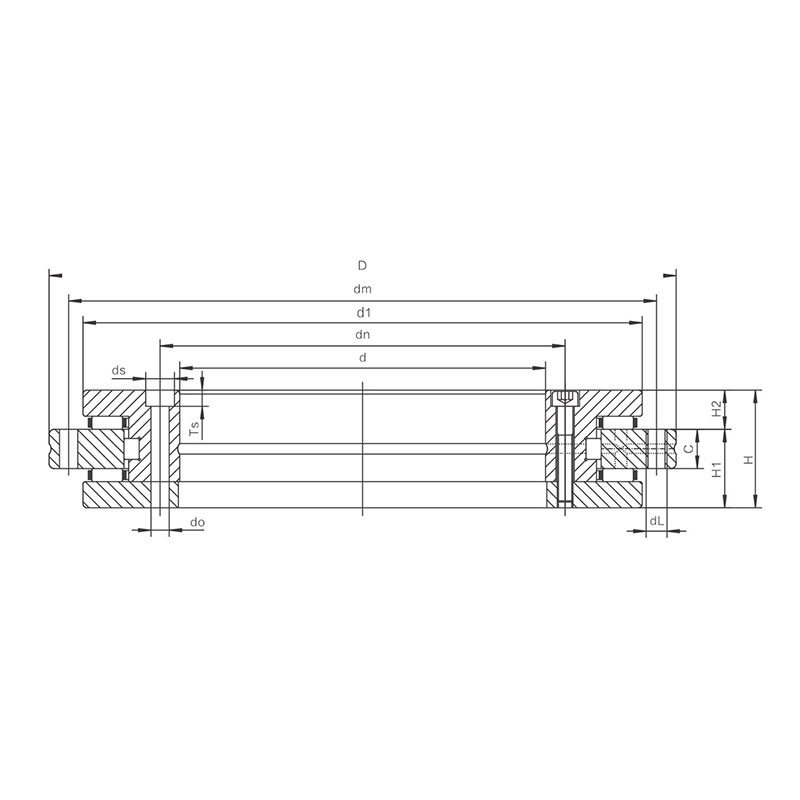

结构图 — 结构图（点击放大）

操作		基础信息			基础尺寸																								安装尺寸																										轴肩尺寸		基本载荷												精度与游隙			重量与转速				品牌对照			装配参数
PDF下载	询价	型号	系列	公称型号	内径 d (mm)	外径 D (mm)	高度 H/B (mm)	H/B (mm)	B1 (mm)	dp (mm)	滚子节圆直径 Dpw (mm)	T (mm)	H2 (mm)	S (mm)	C (mm)	C1 (mm)	d1 (mm)	D1 (mm)	D2 (mm)	dn (mm)	dm (mm)	d2 (mm)	d3 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	倒角 rmin (mm)	R 圆角半径	内圈 do (mm)	内圈 ds (mm)	内圈 Ts (mm)	内圈安装孔尺寸密封反面	内圈安装孔尺寸 2	内圈安装尺寸	内圈安装孔中心径 PCD₁	内圈安装孔中心径 dn (mm)	内圈安装孔中心径 dL (mm)	内圈安装孔尺寸 1	内圈安装孔尺寸密封正面	内圈 N	内圈 n-ΦN	内圈 n-ΦQ3	外圈安装尺寸	外圈安装孔中心径 PCD₂	外圈安装孔中心径 dm (mm)	外圈安装孔尺寸 1	外圈安装孔尺寸 2 密封反面	外圈 W1	外圈 n-ΦW1	外圈 n-ΦQ1	外圈 W2	外圈 n-ΦW2	外圈 n-ΦQ2	外圈 dL (mm)	轴肩尺寸 ds (mm)	轴肩尺寸 Dh (mm)	径向静载荷 Cor (N)	径向动载荷 Cr (N)	轴向静载荷 Coa (N)	轴向动载荷 Ca (N)	动载荷径向 (kg)	动载荷轴向 (kg)	极限负载径向静载荷 (N)	极限负载径向动载荷 (N)	推力 (N)	力矩静载荷 (N·m)	力矩动载荷 (N·m)	力矩 (N·m)	标准径向游隙	内圈跳动	外圈跳动	重量 (g)	重量 (KG)	极限转速脂润滑 (r/min)	轴承摩擦力矩 (Nm)	NTN	INA	KAYDON	内圈数量	外圈数量	联接螺钉数量	吊装孔 G	吊装孔数量	节距 t 数量×t	螺钉拧紧力矩 MA (Nm)	配套减速器类型
PDF下载	询价	YRT50	—	ZRT50	50	126	30	20	—	—	—	—	10	—	10	—	105	—	—	63	116	—	—	—	—	—	—	—	5.6	9	4.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	5.6	—	—	49.5	28.5	158	38	—	—	—	—	—	—	—	—	—	—	—	—	1.6	—	—	—	—	—	10	12	2	–	–	12×30°	—	—
PDF下载	询价	YRT80	—	ZRT80	80	146	35	23.35	—	—	—	—	11.65	—	12	—	130	—	—	92	138	—	—	—	—	—	—	—	5.6	10	4.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	4.6	—	—	100	42.5	255	56	—	—	—	—	—	—	—	—	—	—	—	—	2.4	—	—	—	—	—	10	12	2	–	–	12×30°	—	—
PDF下载	询价	YRT100	—	ZRT100	100	185	38	25	—	—	—	—	13	—	12	—	160	—	—	112	170	—	—	—	—	—	—	—	5.6	10	5.4	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	5.6	—	—	120	47.5	415	76.5	—	—	—	—	—	—	—	—	—	—	—	—	4.1	—	—	—	—	—	16	15	2	M5	3	18×20°	—	—
PDF下载	询价	YRT120	—	ZRT120	120	210	40	26	—	—	—	—	14	—	12	—	184	—	—	135	195	—	—	—	—	—	—	—	7	11	6.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	7	—	—	143	52	540	102	—	—	—	—	—	—	—	—	—	—	—	—	5.3	—	—	—	—	—	22	21	2	M8	3	24×15°	—	—
PDF下载	询价	YRT150	—	ZRT150	150	240	40	26	—	—	—	—	14	—	12	—	214	—	—	165	225	—	—	—	—	—	—	—	7	11	6.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	7	—	—	170	56	630	112	—	—	—	—	—	—	—	—	—	—	—	—	6.2	—	—	—	—	—	34	33	2	M8	3	36×10°	—	—
PDF下载	询价	YRT180	—	ZRT180	180	280	43	29	—	—	—	—	14	—	15	—	244	—	—	194	260	—	—	—	—	—	—	—	7	11	6.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	7	—	—	200	69.5	710	118	—	—	—	—	—	—	—	—	—	—	—	—	7.7	—	—	—	—	—	46	45	2	M8	3	48×7.5°	—	—
PDF下载	询价	YRT200	—	ZRT200	200	300	45	30	—	—	—	—	15	—	15	—	274	—	—	215	285	—	—	—	—	—	—	—	7	11	6.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	7	—	—	220	81.5	765	120	—	—	—	—	—	—	—	—	—	—	—	—	9.7	—	—	—	—	—	46	45	2	M8	3	48×7.5°	—	—
PDF下载	询价	YRT260	—	ZRT260	260	385	55	36.5	—	—	—	—	18.5	—	18	—	345	—	—	280	365	—	—	—	—	—	—	—	9.3	15	8.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	9.3	—	—	290	93	1060	160	—	—	—	—	—	—	—	—	—	—	—	—	18.8	—	—	—	—	—	34	33	2	M12	3	36×10°	—	—
PDF下载	询价	YRT325	—	ZRT325	325	450	60	40	—	—	—	—	20	—	20	—	415	—	—	342	430	—	—	—	—	—	—	—	9.3	15	8.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	9.3	—	—	345	120	1930	275	—	—	—	—	—	—	—	—	—	—	—	—	25	—	—	—	—	—	34	33	2	M12	3	36×10°	—	—
PDF下载	询价	YRT395	—	ZRT395	395	525	65	42.5	—	—	—	—	22.5	—	20	—	486	—	—	415	505	—	—	—	—	—	—	—	9.3	15	8.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	9.3	—	—	565	186	2280	300	—	—	—	—	—	—	—	—	—	—	—	—	33	—	—	—	—	—	46	45	2	M12	3	48×7.5°	—	—
PDF下载	询价	YRT460	—	ZRT460	460	600	70	46	—	—	—	—	24	—	22	—	560	—	—	482	580	—	—	—	—	—	—	—	10	15	8.2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	10	—	—	765	200	2800	355	—	—	—	—	—	—	—	—	—	—	—	—	45	—	—	—	—	—	46	45	2	M12	3	48×7.5°	—	—
PDF下载	询价	YRT580	—	ZRT580	580	750	90	60	—	—	—	—	30	—	30	—	700	—	—	610	720	—	—	—	—	—	—	—	11.4	18	11	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	11.4	—	—	965	228	4250	490	—	—	—	—	—	—	—	—	—	—	—	—	89	—	—	—	—	—	46	42	2	M12	6	48×7.5°	—	—

共12条
